Hydraulische Auslegung
von Rohrnetzen in verfahrenstechnischen Anlagen

Anlagen wachsen und mit ihnen die Rohrsysteme. Oft gelangen die einst großzügig geplanten Netzwerke an ihre Grenzen und es besteht der dringende Bedarf, die Rohrleitungsnetze in ihrer Gesamtheit zu überarbeiten. Anlaß ist meist eine anstehende Erweiterung, die das bestehende System möglicherweise gänzlich überlastet.

Mit einem ähnlichen auf Microsoft®-Excel® basierenden System für die Bilanzierung von Anlagen lassen sich auch Rohrleitungsnetze zum Beispiel für das Heizwassersystem oder Faulgasverwertung berechnen und im Vorfeld von Erweiterungen die Auswirkungen abschätzen.



Heizwasserverteile mit Erweiterungen Rohrströmung Druckverluste Rohrnetzte Stoffströme Bilanzierung Heizwassersysteme Warmwassersysreme Rohrhydraulik Hydraulik Rohrsysteme

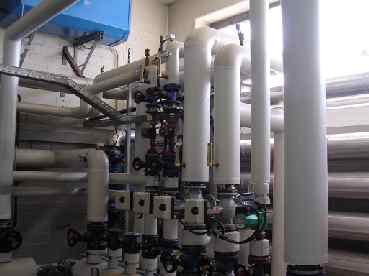

Heizwasserverteiler mit Erweiterungen

Unten stehendes Beispiel zeigt das Faulgasnetz einer Großkläranlage mit seinen Hauptkomponenten Faulbehälter, Gasreinigung und Faulgasspeicher. Im Zuge einer geplanten Steigerung der Gasproduktion, war schon im Vorfeld erkennbar, dass das Gasnetz überlastet sein würde.
Faulgasbnetz einer GroßanlageRohrströmung Druckverluste Rohrnetzte Stoffströme Bilanzierung Heizwassersysteme Warmwassersysreme Rohrhydraulik Hydraulik Rohrsysteme


  Faulgasnetz einer größeren Kläranlage

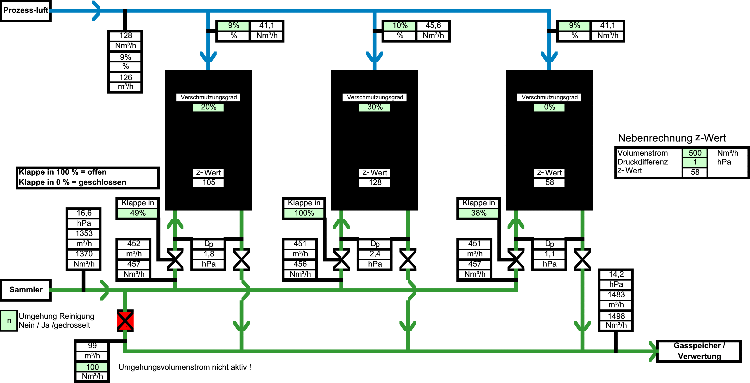

Das Übersichtsbild zeigt die wesentlichen Drücke und Volumenströme in den einzelnen verfahrenstechnischen Bereichen. Die Eingabe von Werten ist in dem Übersichtsbild nicht vorgesenen. Dafür stehen ähnlich wie bei einem Prozessleitsystem Unterbilder, in denen die einzelnen  Verfahrensstufen detaillierter dargestellt sind, zur Verfügung.

Beispiel der faulgasreinigung Rohrströmung Druckverluste Rohrnetzte Stoffströme Bilanzierung Heizwassersysteme Warmwassersysreme Rohrhydraulik Hydraulik Rohrsysteme

  Dreistraßige Faulgasreinigung

In dem Beispiel der Faulgasreinigung können die Belastungen der einzelnen Linien vorgegeben werden. In Abhängigkeit von dem Verschmutzungsgrad stellen sich dann die entsprechenden Strömungs- und Druckverhältnisse ein. Beispielsweise können damit auch Vorhersagen für den Fall getroffen werden, dass eine Linie gereinigt werden muss und der Betrieb mit zwei Linien erfolgt.

Mit einer Auswertung lassen sich schnell die wesentlichen Druckverluste in dem System finden, so dass mit gezielten Maßnahmen das Gasnetz entlastet oder für höhere Belastungen vorbereitet werden kann.

Diagramm mit Druckverlusten Rohrströmung Druckverluste Rohrnetzte Stoffströme Bilanzierung Heizwassersysteme Warmwassersysreme Rohrhydraulik Hydraulik Rohrsysteme

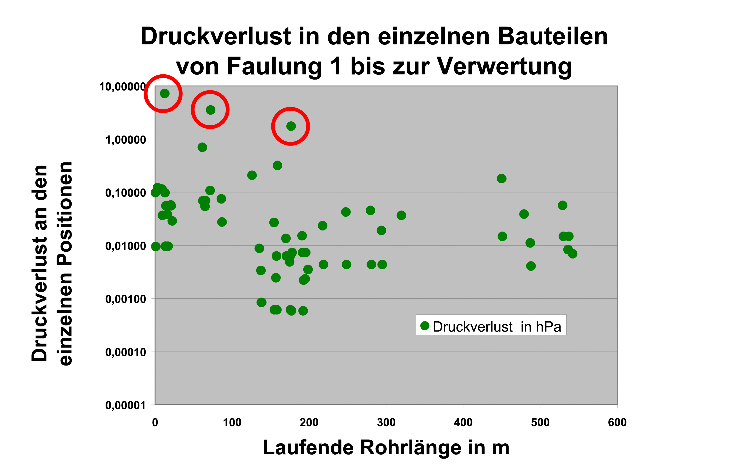

  Druckverluste der einzelnen Bauteile in einem untersuchten Rohleitungsstrang, wesentliche
  Verursacher sind markiert
