Energie-, Stoff- und
Kostenbilanzen
für verfahrenstechnische Anlage


Gerade bei komplexeren Anlagen zur Schlammbehandlung und Nutzung der im Schlamm enthaltenen Energie ist die Bilanzierung bei verfahrenstechnischen Änderungen oder Erweiterungen häufig sehr aufwendig. Auch bestehen oft Fragen wie sich beispielsweise Änderungen in der Umgebung, z.B. die Außentemperatur auf den Gesamtprozess auswirken können.

Schon im Vorfeld von Baumaßnahmen muss bekannt sein, wie sich die Veränderungen auf die Stoff- und Energiebilanz auswirken werden. Von nicht mindergroßem Interesse ist die Auswirkung auf die Betriebskosten der Gesamtanlage.

Mit Berechnungen oder Programmen, die nur einen Teil der Anlage betrachten, lässt sich meist nicht der erforderliche Überblick gewinnen.






Gewachsene Großanlage Energie Energiebilanzen Wärmebilanzen PONDUS Klärwerke Klärschlammbehandlung

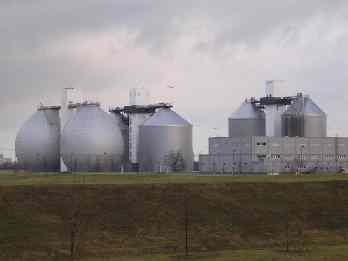

Großkläranlage mit komplexem Wärmesystem

Beispiel für eine Kläranlage Energie Energiebilanzen Wärmebilanzen PONDUS Klärwerke Klärschlammbehandlung

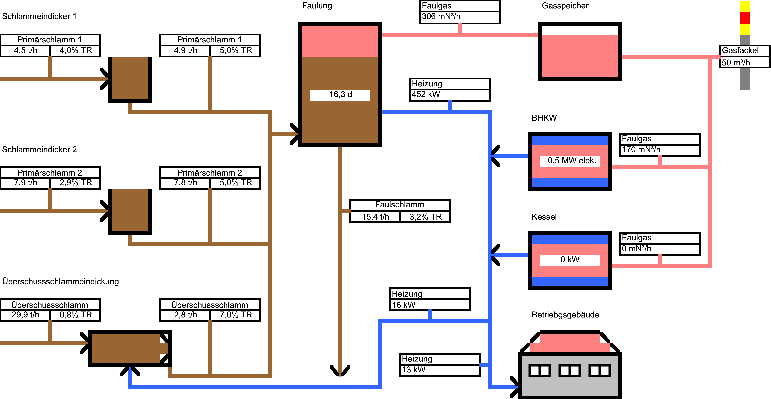

Schlammbehandlung mit Heizsystem für eine Kläranlage
Unsere Lösung

Basierend auf dem allgemein bekannten Programm Microsoft®-Excel® wird die zu bilanzierende Anlage bildlich dargestellt. Bei komplexen Anlagen werden neben dem Übersichtsbild verschiedene Bilder von verfahrenstechnischen Abschnitten der Anlage erforderlich.

Unterbild für die Faulung Energie Energiebilanzen Wärmebilanzen PONDUS Klärwerke Klärschlammbehandlung

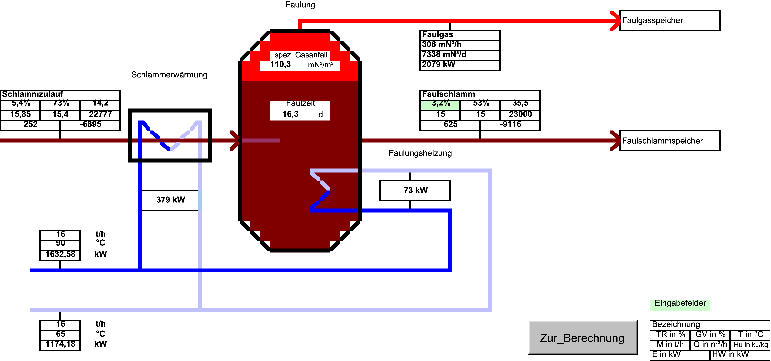

Unterbild für eine Faulung

Ein- und Ausgaben der Daten erfolgen in den Bildern. Ähnlich wie bei einem Prozessleitsystem werden in den Übersichtsbildern die Zusammenhänge dargestellt. In einzelnen Unterbildern, wie z.B. oben in der Faulung erfolgen die Eingaben und detailliertere Ausgaben. Die Berechnungen laufen im Hintergrund.

Die Stoffdaten werden automatisch den jeweiligen physikalischen Randbedingungen angepasst. Verschiedene konstante Daten, wie beispielsweise die Außentemperatur können zentral eingegeben werden. Neben den Auswirkungen der Stoffströme auf den Betrieb der Anlage ist so auch der Energiehaushalt erfaßbar. Damit lassen sich durch die simulierte Veränderung der Außentemperatur z.B. leicht der Sommer- und Winterbetrieb und die Auswirkungen auf das Wärmemanagement darstellen. Somit können Lösungen gefunden werden, die über das gesamte Jahr gesehen einen sicheren Betrieb gewährleisten.

Parallel zu den verfahrenstechnischen Änderungen werden die Betriebskosten der Anlage ermittelt. Basierend auf Vorgaben für beispielsweise Stundensätze und Stromkosten, werden die Kosten in den einzelnen verfahrenstechnischen Stufen graphisch dargestellt. Schnell lässt sich in der Übersicht bestimmen, wo lohnende Einsparungspotentiale sich verbergen.


Diagramm für die Kostenstruktur Energie Energiebilanzen Wärmebilanzen PONDUS Klärwerke Klärschlammbehandlung

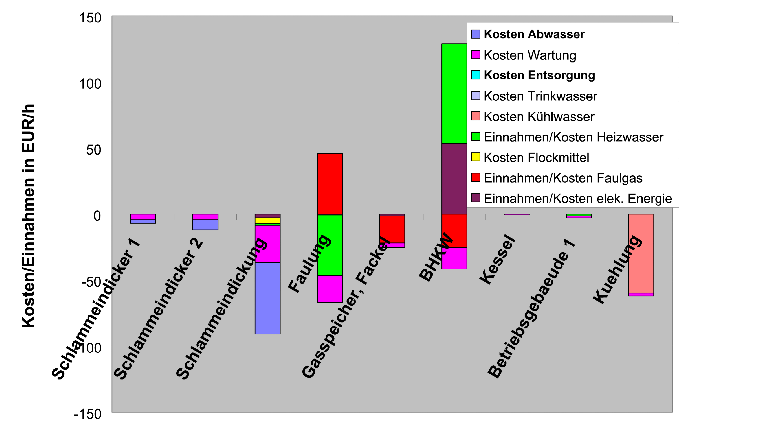

Zusammenfassendes Diagramm für die einzelnen Kostenbereiche auf der Anlage

Einsatz des Programms

Mit dem Programm können verschiedene Aufgaben gelöst werden. Einmal ermöglicht es dem Betriebspersonal anstehende betriebliche Änderungen, beispielsweise die Annahme von hochenergetischen Fremdschlämmen schon im Vorfeld zu simulieren und ggf. erforderliche Zusatzmaßnahmen zu ergreifen. Im Bereich der betrieblichen Planung können grundsätzliche Änderungen schon vor der Baumaßnahme leicht simuliert werden.

Auch lassen sich grundlegende Änderungen wie beispielsweise ein Sommer- und Winterbetrieb schnell darstellen.

Mit dem Programm erhält der Anwender ein Werkzeug, dass ihn bei seinen vielfältigen Aufgaben effizient unterstützt.


Beispiel einer Großkläranlage

Nachfolgendes Beispiel zeigt eine Großkläranlage, für die die geeignete Größe eines zu installierenden Blockheizkraftwerkes ermittelt werden mußte. Da in diesem Fall die Energie des Faulgases vierfach genutzt wurde, waren verschiedene Szenarien zu simulieren. Nebenbei lassen sich damit auch im laufenden Betrieb Aussagen über den Einfluss von beispielsweise zusätzlichen Fettschlämmen und deren Auswirkungen  treffen und ggf. Gegenmaßnahmen ergreifen.


Übersicht Großanlage für die Ermittlung der BHKW-Größe Energie Energiebilanzen Wärmebilanzen PONDUS Klärwerke Klärschlammbehandlung

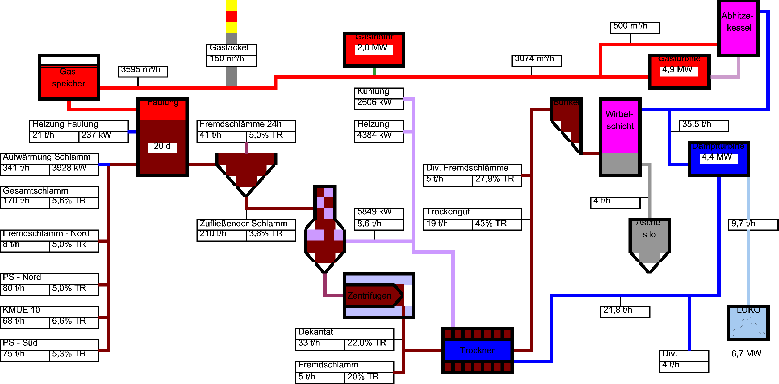

Großkläranlage mit mehrfacher Energienutzung
