Schlammstrocknung

mit dem Lineartrockner

Die schonende Trocknung für Schüttgüter

Bekanntlich unterscheidet man Konvektions- und Kontakttrockner; beide Verfahren haben ihre Vor- und Nachteile. Konvektionstrockner besitzen immer einen etwas schlechteren Wärmewirkungsgrad, erfordern in der Regel eine aufwendige Behandlung der Abgase und beanspruchen wegen der großen Gasmengen ein erhebliches Bauvolumen. In Kontakttrocknern wird das Gut thermisch etwas höher beansprucht, es kommt aber nicht mit dem Wärmeträgermedium selbst in Berührung; eine weitgehende Wärmerückgewinnung ist möglich. Bei hohen Trocknungsgraden wird in beiden Fällen in den üblichen Bauformen das Gut mechanisch stark beansprucht, so dass ein hoher Staubanteil entsteht, der zurückgeführt und wieder eingebunden werden muss.

Trocknung Gifhorn Lineartrockner Dünnschichttrockner Klächschlammtrocknung Kontakttrocknung Klärschlamm Schlamm Trockengut Verbrennung

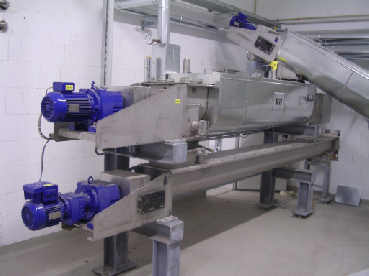

Lineartrockner mit Konvektionskühlschnecke auf der Kläranlage Gifhorn

Blick in den Lineartrockner Lineartrockner Dünnschichttrockner Klächschlammtrocknung Kontakttrocknung Klärschlamm Schlamm Trockengut Verbrennung

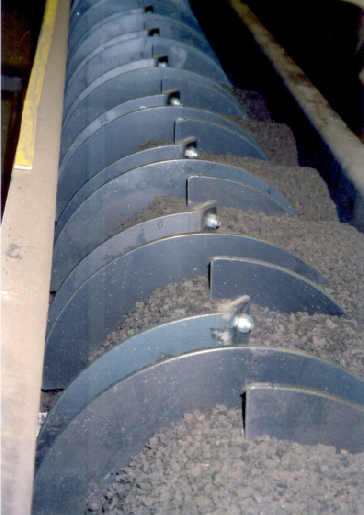

Blick in den Lineartrockner mit Trockengut

Unsere Lösung

Der Lineartrockner (DE 195 42 301 A1) kombiniert die Vorteile der Konvektions- und Kontakttrockner: die langsam drehende Welle und der Trog werden indirekt mit Thermoöl oder Dampf beheizt und eine definierte Luftmenge wird im Gegenstrom - dank der linearen Bauform kontrolliert - über das Trockengut geleitet.

Auf der Welle des Lineartrockners sind Heizscheibensegmente mit auswechselbaren Förderschaufeln angeordnet, s. nebenstehendes Bild. Mit einem Wehr am Austrag wird der Füllstand eingestellt. Durch den definierten Luftanteil sinkt der Dampfpartialdruck über dem Trockengut, seine Temperatur liegt daher deutlich niedriger als in üblichen Kontakttrocknern.

Durch die geringe Drehzahl und eine relativ niedrige Füllhöhe wird vorhandenes Granulat schonend umgewälzt und gefördert, aber dabei nicht zerstört.

Der Lineartrockner ist nur für nichtklebendes Trockengut geeignet. Zur Trocknung von Klärschlämmen wird daher, wie in Bild 4 dargestellt, ein bewährtes zweistufiges Verfahren eingesetzt. Ohne aufwendige Siebung und Feinkornrückführung wird ein staubarmes Granulat produziert.

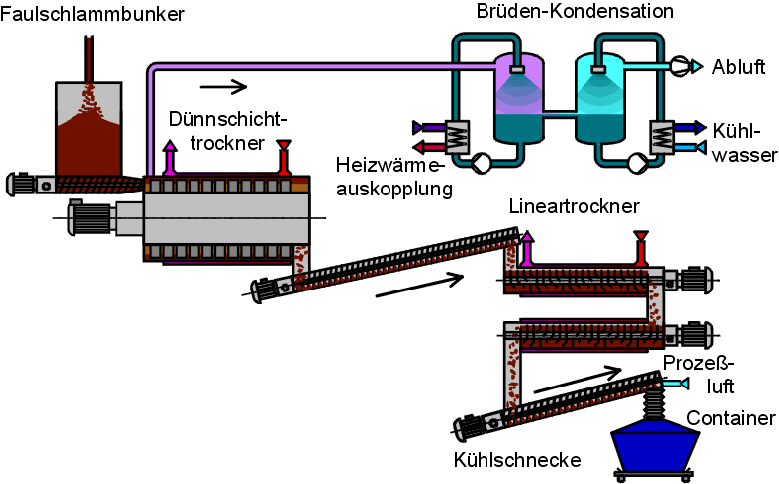

Verfahren zur Klärschlammtrocknung Lineartrockner Dünnschichttrockner Klächschlammtrocknung Kontakttrocknung Klärschlamm Schlamm Trockengut Verbrennung

Verfahren zur Klärschlammtrocknung Dünnschichttrockner / Lineartrockner

Für die Anfangstrocknung über die Leimphase hinaus bis etwa 65 - 70 %TR wird ein Dünnschichtapparat bevorzugt, der auch die Struktur des Granulats ausbildet. Für höhere Trocknungsgrade ist dieser wegen der hohen mechanischen Belastung des Gutes und des daraus resultierenden Staubanteils nicht geeignet. Beim Lineartrockner ist dagegen der Anstieg des Staubanteils vernachlässigbar gering. Das Granulat kann nach Passieren einer luftgekühlten Förderschnecke mit Temperaturen unter 50 °C staubfrei siliert werden.

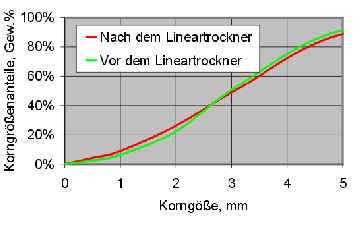

Kornverteilung vor und nach dem Lineartrockner Lineartrockner Dünnschichttrockner Klächschlammtrocknung Kontakttrocknung Klärschlamm Schlamm Trockengut Verbrennung

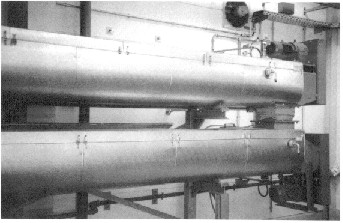

Zweistufiger Lineartrockner in Groß Gerau

Mit dieser Technik können sehr bedienungsfreundliche Trocknungsanlagen realisiert werden, die mit wenigen Aggregaten auskommen. Auch werden hohe Sekundärstoffströme für Trockengutrückführungen vermieden.

Häufig werden auch, wie nebenstehend dargestellt, mehrere Lineartrocknermodule in Reihe geschaltet und zu einem Aggregat zusammengefasst, um größere Verdampfungsleistungen zu erreichen. Die Vorteile der schonenden Trocknung bleiben erhalten.

Über den Bereich der Klärschlammbehandlung hinaus kann der Lineartrockner vorteilhaft überall dort eingesetzt werden, wo ein rieselfähiges Material zu trocknen ist.

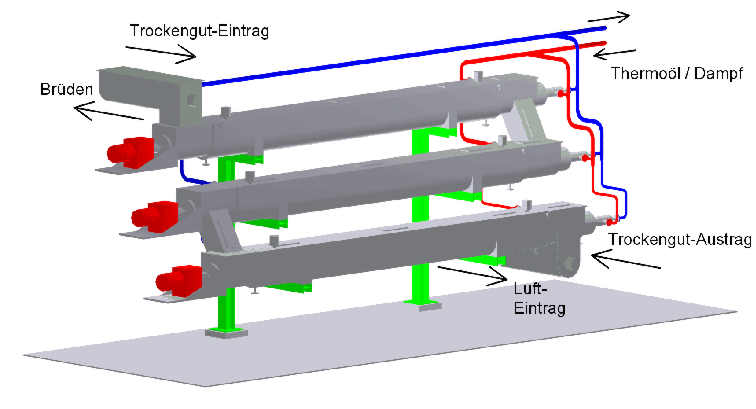

Dreistufiger Lineartrockner Lineartrockner Dünnschichttrockner Klächschlammtrocknung Kontakttrocknung Klärschlamm Schlamm Trockengut Verbrennung

Dreistufiger Lineartrockner für die Kläranlage Chemnitz

Zusammenfassung

Der Lineartrockner eignet sich hervorragend für die Nachtrocknung von Klärschlämmen. Vorhandenes Granulat bleibt in seiner Struktur erhalten, so dass auf eine komplizierte Siebung und Staubrückführung verzichtet werden kann. Durch seine einfache Bauweise ist er ein preisgünstiger Trockner ohne großen Wartungs- und Bedienungsaufwand. Der Lineartrockner ist auch für alle anderen Aufgaben geeignet, bei denen ein rieselfähiges Gut getrocknet werden soll.
